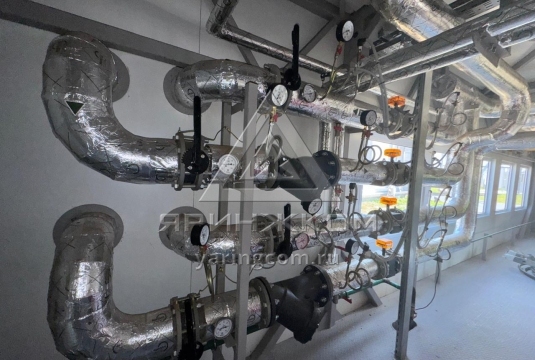

Автоматизированная блочно-модульная водогрейная котельная мощностью 3,36 МВт

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм).

Габариты котельной 12,0х7,4х3,5 м

2

2

Водогрейный котел Vitomax LCB, теплопроизводительность 1 120 кВт, HERMES, Россия

3

3

Расширительный бак котла V=100 л.

3

4

Бак расширительный Контура № 1 V=500 л.

1

5

Бак расширительный Контура № 2 V=500 л.

1

6

Водоподготовительная установка

1

7

Насос котлового контура G=32,1 м3/ч, H=15 м.в.ст.

3

8

Частотный преобразователь электродвигателя сетевого насоса

9

Насос сетевого контура № 2 G=51,6 м3/ч, H=30 м.в.ст.

10

Частотный преобразователь электродвигателя сетевого насоса

11

Насос сетевого контура № 2 G=51,6 м3/ч, H=30 м.в.ст.

12

Частотный преобразователь электродвигателя сетевого насоса

13

Модуль регулирования расхода греющей среды (трехходовой клапан с электроприводом)

1 компл.

14

Теплообменник теплопроизводительность 1 500 кВт

2

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

16

Горелка газовая модуляционная ООО «Тульские горелки», Россия

3

17

Устройство плавного пуска электродвигателя горелки

3

18

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан.

1 компл.

19

Сигнализаторы загазованности по CH4 и CO.

1 компл.

20

Тепловентилятор

2

21

Вентилятор вытяжной

2

22

Дефлектор

2

23

Силовой щит ВРУ, приборы автоматики

1 компл.

24

Распределительный щит управления с элементами автоматики и управления

1 компл.

25

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

26

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения.

1 компл.

27

Система пожаротушения, пожарная сигнализация и пожарное оборудование.

1 компл.

28

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

33

Поагрегатный (технологический) учет газа

3

34

Учет тепловой энергии (Технологический)

1 компл.

35

Учет электроэнергии

1

36

Учет исходной воды

1

37

Дымовая труба ферменного типа , 3 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 10 метров.

1

38

Трубопроводы, теплоизоляция, крепления

1 компл.

35

Пакет рабочей документации на котельную

36
