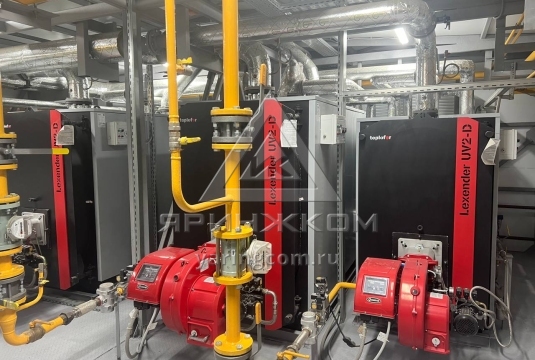

Блочно-модульная котельная установленной теплопроизводительностью 3,75 МВт

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем). Габариты котельной, ДхШхВ, м:11,0х7,1х3,5*

1

2

Стальной водогрейный котел LEXENDER UV2-D 1500, теплопроизводительность 1500 кВт, Россия.

2

3

Стальной водогрейный котел LEXENDER UV2-D 750, теплопроизводительность 750 кВт, Россия.

2(1 резерв.)

4

Бак расширительный котла 750 л.

3

5

Водоподготовительная установка

1

6

Насос котловой G=51,6 м3/ч, H=5 м.в.ст.

2

7

Насос котловой G=25,8 м3/ч, H=5 м.в.ст.

1

8

Насос сетевого контура G=82,3 м3/ч, H=30 м.в.ст.

2(1 резерв.)

9

Насос контура ГВС G=5,6 м3/ч, H=30 м.в.ст.

2(1 резерв.)

10

Насос загрузки теплообменников контура ГВС G=14,4 м3/ч, H=10 м.в.ст.

2(1 резерв.)

11

Модуль регулирования расхода греющей среды контура ОВ(трехходовой клапан с электроприводом)

1 компл.

12

Комплект арматуры контура ГВС

1 компл.

13

Гидравлический разделитель контура ОВ

1 компл.

14

Теплообменник контура ГВС, теплопроизводительность 429 кВт, производитель, Россия

1

15

Теплообменник контура ГВС, теплопроизводительность 429 кВт, производитель, Россия

1(резерв.)

16

Насос исходной воды G=0,5 м3/ч, H=20 м.в.ст.

2(1 резерв.)

17

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

18

Горелка комбинированная (газ/дизель), Россия.

2

19

Горелка комбинированная (газ/дизель), Россия.

1(резерв.)

20

Газовая линия: отсечной электромагнитный клапан.

1 компл.

21

Сигнализаторы загазованности RGD по CH4 и CO.

1 компл.

22

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1 компл.

23

Силовой щит ВРУ, приборы автоматики

1 компл.

24

Тепловентилятор

2

25

Вентилятор вытяжной

2

26

Дефлектор

2

27

Распределительный щит управления с элементами автоматики и управления

1 компл.

28

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

29

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

30

Пожарная и охранно-пожарная сигнализация, система контроля и управления доступом в котельную

1 компл.

31

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

32

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

33

Учет электроэнергии

1 компл.

34

Узел исходной воды

1 компл.

35

Учет тепловой энергии (коммерческий)

1 компл.

36

Измерительно-вычислительный комплекс газа

1 компл.

37

Поагрегатный (технологический) счетчик газа

1 компл.

38

Трубопроводы, теплоизоляция, крепления

1 компл
