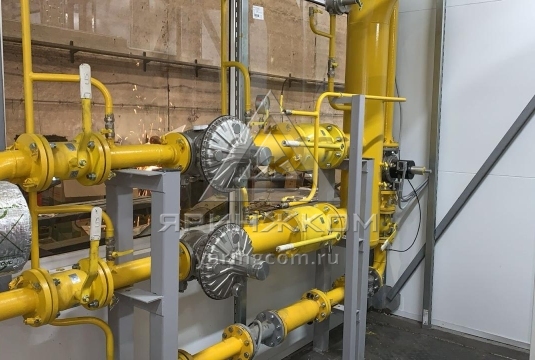

Блочно-модульная котельная установленной теплопроизводительностью 12 МВт

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м:8,0х27,2х3,9*

8

2

Стальной водогрейный котел IGNIS F 3000, теплопроизводительность 3 000 кВт, ООО «Ижевский котельный завод», Россия

4

3

Бак расширительный котла 750 л.

4

4

Водоподготовительная установка

1

5

Насос котлового контура, G=86,0 м3/ч, H=12 м.в.ст.

5(1 резерв.)

6

Насос сетевого контура «Отопление» G=156,0 м3/ч, H=42 м.в.ст.

3(1 резерв.)

7

Преобразователь частоты электродвигателя насоса сетевого контура «Отопление»

3

8

Модуль регулирования расхода греющей среды контура «Отопление» (трехходовой клапан)

1

9

Теплообменник отопления, теплопроизводительность 4600 кВт.

2

10

Насос сетевого контура № 2 «Горячее водоснабжение» G=48,6 м3/ч, H=42 м.в.ст.

2(1 резерв.)

11

Модуль регулирования расхода греющей среды контура ГВС (трехходовой клапан)

1

12

Теплообменник контура Горячее водоснабжение, теплопроизводительность 4600 кВт.

2(1 резерв.)

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

14

Линия подпитки в составе:

• Насос повысительный исходной воды G=38,0 м3/ч, H=30 м.в.ст., (2(1 резерв)).
• Бак запаса химочищенной подпиточной воды объемом 8,0 м3, (1).
• Насос подпиточный G=11,0 м3/ч, H=40 м.в.ст., (2(1 резерв)).

1 компл.

15

Блочная горелка, комбинированная газ/дизель, ООО «Тульские горелки», Россия

4

16

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан, фильтр газовый

1 компл.

17

Сигнализаторы загазованности

1компл.

18

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1

19

Силовой щит ВРУ, приборы автоматики

1 компл.

20

Щит насосного оборудования

1 компл.

21

Тепловентилятор Тепломаш

4

22

Вентилятор вытяжной

4

23

Дефлектор

4

24

Распределительный щит управления(общекотельный ЩА) с элементами автоматики и управления «ОВЕН»

1 компл.

25

Щит автоматики котловой (ЩУК)

4 компл.

26

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

27

Диспетчеризация котельной

1 компл.

28

Пожарная и охранно-пожарная сигнализация, система контроля и управления доступом в котельную

1 компл.

29

Система видеонаблюдения

1 компл.

30

Кабельная продукция, освещение

1 компл.

31

Учет электроэнергии

1 компл.

32

Узел коммерческого учета водоснабжения котельной

1 компл.

33

Учет тепловой энергии (коммерческий)

1 компл.

34

Прибор учета подпиточной воды для котлового контура котельной

1 компл.

35

Счетчик теплоносителя покотловой

4 компл.

36

Измерительно-вычислительный комплекс газа + шкаф телеметрии

1 компл.

37

Поагрегатный (технологический) счетчик газа

4 компл.

38

Дымовая труба ферменного типа, 4 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, утепление – минеральная вата, внешний покрывной слой – оцинкованная сталь с полимерным покрытием, высота 15 метров.

1

39

Трубопроводы, теплоизоляция, крепления

1 компл

40

Пакет рабочей документации на котельную

1 компл

41

Паспорт

1
