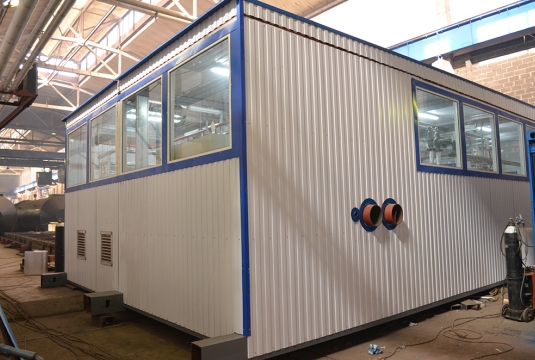

Блочно-модульная котельная установленной теплопроизводительностью 7 МВт

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м: 13,0х6,8х3,5*

2

2

Стальной водогрейный котел «ТЕРМОТЕХНИК ТТ 100», мощностью 3500 кВт, «Энтророс», Россия.

2

3

Бак расширительный котла

2

4

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

2

5

Насос сетевого контура ОВ c функцией частотного регулирования и устройством плавного пуска G=120,4 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

3(1 резерв.)

6

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

7

Линия подпитки в составе:

• насос подпиточный (2 шт.);
• комплект арматуры;
• автоматика.

1 компл.

8

Горелка газовая «CIB Unigas»  Италия

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

11

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

12

Силовой щит ВРУ, приборы автоматики

1 компл

13

Щит насосного оборудования

1 компл

14

Водяной калорифер

2

15

Вентилятор вытяжной

1

16

Дефлектор

1

17

Распределительный щит управления с элементами автоматики и управления

1 компл

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл

Освещение, кабельная продукция

21

Учет электроэнергии

1

22

Учет исходной воды

1

23

Учет тепловой энергии (технологический)

1 компл.

24

Учет газа

1 компл.

Поагрегатный учет газа

2

25

Дымовая труба ферменная с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 18 м.

1

26

Трубопроводы, теплоизоляция, крепления

1 компл

27

Пакет рабочей документации на котельную

1 компл

Паспорт

1
