Центральный тепловой пункт: конструкция, особенности, виды

25 ноября 2025

В условиях постоянного роста тарифов на энергоносители и ужесточения требований к энергоэффективности, центральные тепловые пункты остаются одним из самых рациональных решений для теплоснабжения больших территорий. ЦТП позволяет снабжать теплом и горячей водой сразу десятки и сотни зданий от единого источника, существенно снижая затраты и повышая надежность системы.

Что такое центральный тепловой пункт

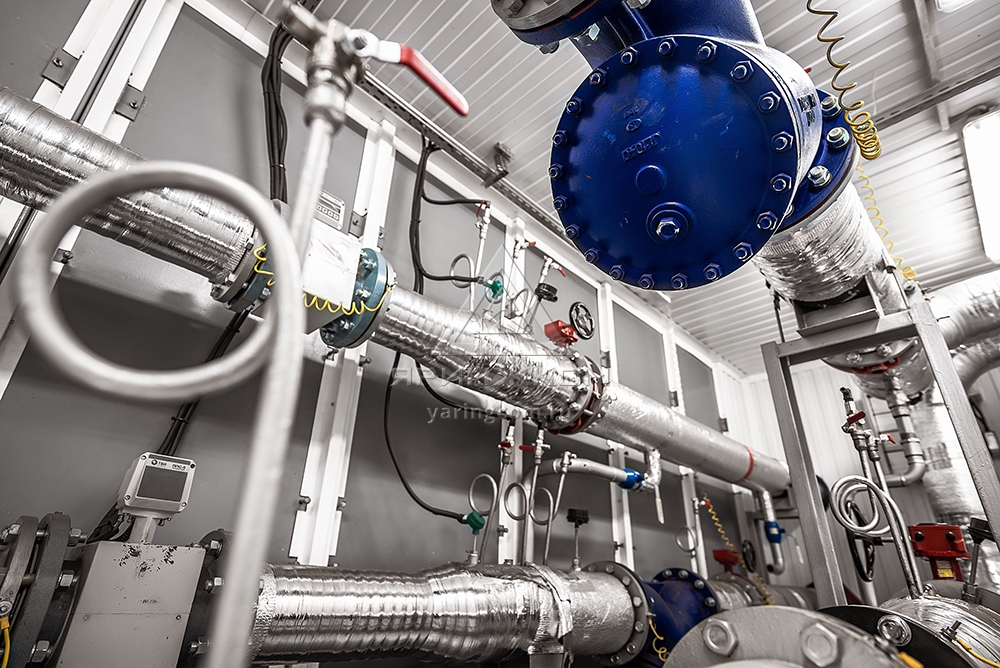

Центральный тепловой пункт — это комплекс инженерного оборудования, который принимает тепло от котельной (или ТЭЦ), преобразует его параметры и распределяет по потребителям: жилым кварталам, школам, больницам, офисным центрам и промышленным предприятиям.

К главным преимуществам ЦТП можно отнести: высокий общий КПД системы, централизованный контроль качества и параметров теплоносителя, значительную экономию топлива за счет масштаба, возможность оперативного управления и автоматизации.

Устройство и принцип работы ЦТП

Современный центральный тепловой пункт состоит из нескольких ключевых систем:

• Источник тепла. Обычно это газовая котельная. В некоторых случаях применяются котлы на дизельном топливе, биомассе или электрокотлы.
• Теплообменное оборудование. Пластинчатые или кожухотрубные теплообменники).

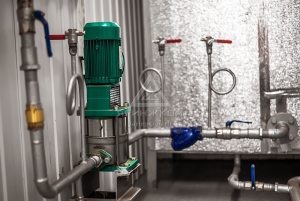

• Циркуляционная система. Насосные группы, обеспечивающие принудительную циркуляцию теплоносителя.
• Тепловые сети. Магистральные и распределительные трубопроводы в ППУ-изоляции, проложенные, как правило, подземно.

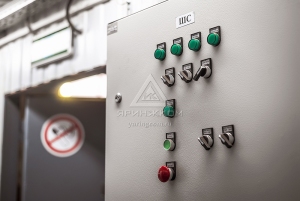

• Система автоматики и диспетчеризации. Шкафы управления, датчики температуры, давления, расхода, частотные преобразователи и удалённый доступ через специальное программное обеспечение.

Этапы работы центрального теплового пункта

Процесс осуществляется в несколько этапов:

1. Производство тепла в котельной. В котлах сжигается топливо, тепло от сгорания передается теплоносителю через поверхности нагрева.
2. Накопление избыточного тепла в баках-аккумуляторах. В периоды низкого потребления (ночь, межсезонье) или при работе ТЭЦ в когенерационном режиме избыточное тепло накапливается в больших теплоизолированных баках объёмом от нескольких сотен до десятков тысяч м³. Это позволяет котельной работать равномерно на оптимальной нагрузке, а не «скакать» вслед за потребителем. При пиковом спросе накопленное тепло быстро отдаётся в сеть, снижая необходимую установленную мощность котлов.
3. Подача нагретого теплоносителя в магистральные сети. Горячая вода под давлением 6–16 бар при помощи мощных насосов подается в магистральные трубопроводы, которые могут тянуться на несколько километров.
4. Передача тепла местным системам отопления и ГВС через теплообменники.
5. Возврат остывшего теплоносителя по обратному трубопроводу в котельную для повторного нагрева. Охлаждённая до 40–70 °C вода возвращается по обратным трубопроводам в ЦТП. По пути она проходит узлы подпитки и водоподготовки, где восполняются потери и корректируется качество воды. Далее цикл повторяется — теплоноситель снова направляется в котлы на нагрев.

Виды центральных тепловых пунктов

По схеме присоединения ЦТП делятся на зависимые и независимые.

В зависимых теплоноситель из квартальной или районной сети поступает напрямую в системы отопления зданий. Простая и дешевая схема, но чувствительна к перепадам давления.

В независимых контуры теплосети и потребителей гидравлически разделены теплообменниками. Это более дорогая схема, но она обеспечивает стабильность и защиту внутреннего оборудования зданий.

По мощности различают районные (от 50 до сотен МВТ), квартальные (5-50 МВт) и локальные (до 5 МВт) центральные тепловые пункты.

По типу теплоносителя ЦТП бывают водяными и паровыми. Первые, как правило используют для отопления и гВС жилого сектора, вторые — для промышленности.

Особенности современного проектирования ЦТП

При разработке ЦТП обязательно учитывают:

• Энергоэффективность и возможность интеграции возобновляемых источников.
• Резервирование котлов и насосов.
• Современные системы очистки дымовых газов (до норм ПДВ).
• Полную автоматизацию с возможностью удаленного мониторинга и управления.
• Применение частотного регулирования насосов и горелок для точного соответствия текущей нагрузке.

Компания «Яринжком» проектирует и изготавливает центральные тепловые пункты различной мощности в блочном исполнении или на раме. Оставить заказ на расчет проекта можно по телефону 8 800 333-99-01, либо через электронную почту manager7@yaringcom.ru.
