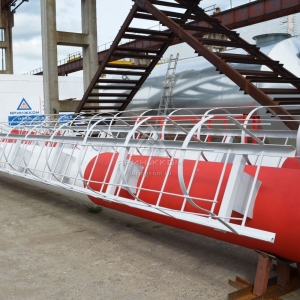

Особенности дымовых труб для котельных

15 апреля 2026

Дымовая труба — один из ключевых инженерных элементов любой котельной. От её правильного расчета, конструкции и материала напрямую зависит не только эффективность работы котельного оборудования, но и безопасность объекта, соблюдение экологических нормативов, а в отдельных случаях — срок службы самих котлоагрегатов. В статье разберём, какие функции выполняет дымовая труба, из чего её делают, какие бывают конструктивные решения и на что обратить внимание при выборе и проектировании.

Назначение и основные функции дымовой трубы для котельной

Распространено упрощенное представление, что дымовая труба нужна лишь для того, чтобы «выпускать дым наружу». На практике её роль шире и сложнее.

• Отвод продуктов сгорания. Основная задача — удалять из топочного пространства газы, образующиеся при сжигании топлива: углекислый газ, водяной пар, оксиды азота и серы, сажу. Без надёжного отвода котёл физически не сможет работать.
• Обеспечение тяги. За счёт разницы температур между горячими дымовыми газами внутри трубы и более холодным наружным воздухом создается естественная тяга, на силу которой напрямую влияют высота трубы, её диаметр и теплоизоляция.
• Рассеивание выбросов в атмосфере. Чем выше точка выброса, тем лучше загрязняющие вещества рассеиваются в атмосфере и тем меньше их концентрация у поверхности земли. Именно поэтому высота трубы рассчитывается не произвольно, а исходя из санитарных норм и параметров выбросов конкретной котельной.
• Защита оборудования от обратной тяги. Грамотно спроектированная труба предотвращает опрокидывание тяги при изменении погодных условий — это особенно важно для котельных, работающих на газе и жидком топливе.

Основные виды дымовых труб для котельных

По конструктивному исполнению промышленные дымовые трубы делятся на несколько базовых типов. Каждый имеет свою область применения, и выбор зависит от высоты, мощности котельной, особенностей участка застройки и бюджета проекта.

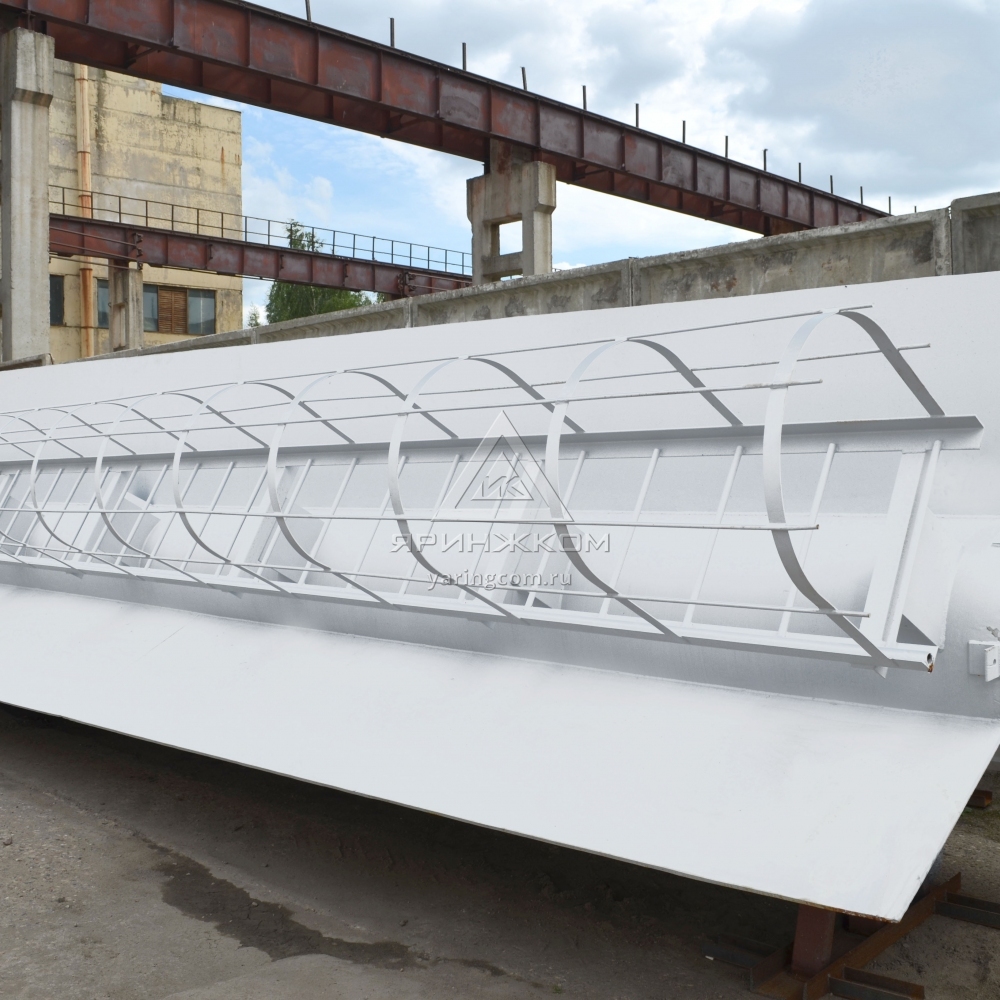

Самонесущие дымовые трубы

Наиболее распространенный вариант для котельных средней и большой мощности. Представляют собой цилиндрический ствол, установленный на фундаменте и удерживающий собственный вес без дополнительных опор и оттяжек. Конструкция включает металлический ствол (одностенный или с утеплителем), опорную базу с анкерными болтами, а также, при большой высоте, площадки обслуживания и внутреннюю либо наружную лестницу.

Преимущества — компактность и независимость от окружающих сооружений. Такую трубу можно установить практически на любом участке, не привязываясь к зданиям. Высота самонесущих труб обычно составляет от 10 до 45 метров.

Ферменные дымовые трубы

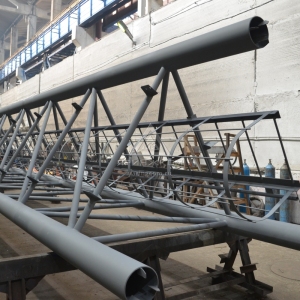

Конструкция, в которой один или несколько газоотводящих стволов закреплены внутри несущей металлической фермы. Ферменные трубы оптимальны для больших высот — 30 метров и выше — а также в случаях, когда требуется разместить в одной башне несколько дымоходов от разных котлов. Ферма обеспечивает жёсткость и устойчивость конструкции при значительной высоте, а стволы можно обслуживать и менять по отдельности, не демонтируя всю трубу.

Фасадные дымовые трубы

Крепятся к наружной стене здания котельной или производственного корпуса. Такое решение экономит место на площадке и обходится дешевле самонесущей конструкции, но требует, чтобы стена выдержала дополнительные ветровые и статические нагрузки. Фасадные трубы часто применяются для пристроенных, встроенных и крышных котельных в условиях плотной застройки.

Колонные дымовые трубы

Колонные дымовые трубы объединяют несущую колонну и газоотводящий канал. В отличие от самонесущих, здесь основную нагрузку принимает именно колонна, а сам ствол дымохода монтируется внутри или рядом с ней. Применяются при необходимости разместить несколько дымоходов в едином архитектурном элементе или при высоких требованиях к эстетике объекта.

Дымовые трубы на растяжках

Дымовые трубы на растяжках — наиболее экономичное решение для небольших и средних котельных, особенно временных или быстровозводимых. Устойчивость обеспечивается за счёт тросовых оттяжек, закрепленных к анкерным блокам в грунте или к опорным конструкциям. Требуют площадки под оттяжки, но позволяют существенно сэкономить на материалоемкости самой трубы.

Из чего делают трубы для котельных

В современных котельных практически вытеснены устаревшие железобетонные и кирпичные дымовые трубы — на промышленных объектах средней мощности доминируют стальные конструкции. Выбор марки стали определяется видом топлива, температурой отходящих газов и требованиями к долговечности.

• Углеродистая сталь (Ст3, 09Г2С) используется для стволов, где температура газов умеренная и газы имеют низкую агрессивность. Это недорогой, хорошо свариваемый материал, но он требует обязательной антикоррозионной защиты — как внутренней, так и наружной.
• Нержавеющая сталь (AISI 304, AISI 316, 316L, 321) применяется при высоких температурах, агрессивной среде и повышенных требованиях к сроку службы. Особенно актуальна для конденсационных газовых котельных, где дымовые газы охлаждаются до точки росы и образуется конденсат с кислой реакцией. Без нержавеющих сплавов такая труба быстро выйдет из строя.
• Жаропрочные стали нужны для котельных на твёрдом топливе и промышленных установок, где температура дымовых газов может превышать 500–600 °C.

Отдельно стоит сказать об утепленных трубах типа «сэндвич»: внутренний ствол, слой негорючей минеральной ваты и наружный кожух. Такая конструкция уменьшает тепловые потери, стабилизирует тягу и предотвращает образование конденсата на стенках.

Как рассчитывается диаметр и высота дымохода котельной

Это ключевой вопрос, на котором часто экономят — и напрасно. Ошибка в расчётах приводит либо к недостаточной тяге и сбоям в работе котлов, либо к превышению нормативов по выбросам.

Высота трубы определяется по двум основным критериям:

• Аэродинамическому — чтобы обеспечить расчетную величину естественной тяги, достаточную для стабильной работы котлов и соответствующую характеристикам дымососов (если они предусмотрены).
• Санитарно-экологическому — согласно методике ОНД-86 и действующим СанПиН, исходя из массового выброса загрязняющих веществ, их предельно допустимых концентраций в приземном слое атмосферы и фоновых значений. Учитываются также характер застройки, роза ветров и рельеф местности.

Диаметр ствола рассчитывается по объемному расходу дымовых газов при рабочих температурах, с учётом допустимых скоростей потока. При слишком малом диаметре возрастает сопротивление и падает тяга, при слишком большом — газы охлаждаются, тяга ослабевает, и в трубе может образовываться конденсат.

На практике эти параметры определяет инженер-проектировщик на основе тепловых расчетов котельной, данных о топливе и конкретных характеристик котлоагрегатов.

Нагрузки, которые должна выдерживать труба котельной

Дымовая труба — это высотное инженерное сооружение, и при проектировании учитывается целый комплекс нагрузок:

• Собственный вес — особенно критичен для самонесущих и ферменных конструкций высотой более 25 метров.
• Ветровые нагрузки — зависят от ветрового района по СП 20.13330. Для высоких труб обязательно выполняется расчет на автоколебания (срывной резонанс).
• Снеговые и гололедные нагрузки на площадки, лестницы и наружные элементы.
• Температурные деформации — ствол расширяется и сжимается при нагреве, и конструкция должна компенсировать эти изменения без напряжений в сварных швах.
• Сейсмические воздействия — учитываются в соответствующих районах.

Все эти нагрузки закладываются в расчет фундамента и самой конструкции. Экономия на фундаменте под дымовую трубу — одна из самых частых и дорогих ошибок при строительстве котельных.

Особенности монтажа дымохода котельной

Монтаж дымовой трубы — ответственная высотная работа, требующая квалифицированной бригады и соответствующей техники. Основные этапы:

1. Подготовка и приемка фундамента с проверкой геометрии анкерных болтов.
2. Укрупнительная сборка секций трубы на земле — это сокращает количество подъемов и высотных сварных работ.
3. Подъем и установка конструкции автокраном (для труб до 35–40 м) или методом наращивания с использованием монтажных мачт для более высоких.
4. Выверка вертикальности, окончательная затяжка анкеров, монтаж оттяжек (если они предусмотрены).
5. Монтаж площадок обслуживания, лестниц, молниезащиты, светоограждения (для труб выше 45 метров обязательно).
6. Подключение газоходов от котлов, испытания, сдача в эксплуатацию.

Для промышленных котельных отдельно проектируется система молниезащиты — согласно РД 34.21.122 — и заземление, а для труб в зоне воздушных трасс предусматривается сигнальное светоограждение по требованиям Росавиации.

Нормативная база

При проектировании, изготовлении и эксплуатации дымовых труб для котельных следует руководствоваться следующими документами:

• СП 43.13330 «Сооружения промышленных предприятий».
• СП 89.13330 «Котельные установки».
• ПБ 03-445-02 — Правила безопасности при эксплуатации дымовых и вентиляционных промышленных труб.

• ГОСТ 34011-2016 — Трубы дымовые стальные для котельных.

• ОНД-86 — методика расчета концентраций вредных веществ в атмосферном воздухе.

Эти нормативы регламентируют всё: от выбора материала и толщины стенок до периодичности технических осмотров.

На что обратить внимание при выборе трубы котельной

При выборе дымохода для котельной необходимо отталкиваться от следующих критериев:

• Мощность и количество котлов. От этого зависит объём дымовых газов, а значит — диаметр и высота трубы. Если планируется подключение нескольких котлов к одной трубе, нужен многоствольный вариант (обычно ферменный).
• Вид топлива. Газ, жидкое топливо, уголь, дрова и пеллеты дают газы разной температуры и агрессивности — это напрямую влияет на выбор марки стали.
• Тип и размещение котельной. Для крышных и пристроенных котельных чаще применяются фасадные трубы, для отдельно стоящих — самонесущие или ферменные.
• Условия площадки. Плотная застройка, ограниченное пространство, слабые грунты — всё это влияет на выбор конструктивной схемы.
• Требования к сроку службы. Для долговечных объектов целесообразно сразу закладывать нержавеющий ствол и утепленную конструкцию — это дороже на старте, но окупается за счёт отсутствия ремонтов.
• Экологические ограничения. В крупных городах и особо охраняемых зонах требования к высоте и рассеиванию выбросов выше, и это нужно учитывать ещё на стадии проекта.

Дымовая труба — не та часть котельной, на которой стоит экономить или выбирать «по остаточному принципу». Её характеристики должны точно соответствовать параметрам котлов, типу топлива, условиям площадки и нормативным требованиям. Правильно подобранная и грамотно установленная труба обеспечивает стабильную тягу, безопасную эксплуатацию оборудования, соблюдение санитарных норм и долгий ресурс без дорогостоящих ремонтов.

АО «Яринжком» производит полный спектр промышленных дымовых труб — самонесущих, ферменных, фасадных, колонных и на растяжках — с полным циклом проектирования, изготовления, доставки и монтажа. Звоните 8 800 333-99-01, или оставляйте заявку на электронной почте manager@yaringcom.ru.

 Наши специалисты подберут оптимальное решение под параметры вашей котельной и помогут на всех этапах — от расчетов и согласований до ввода в эксплуатацию.
