Анкерная корзина дымовой трубы: устройство, функции и виды

17 сентября 2025

Одним из ключевых элементов конструкции, который обеспечивает стабильность и долговечность дымовых труб, является анкерная корзина. Она играет важную роль в распределении нагрузок и обеспечении целостности всего сооружения.

Что такое анкерные корзины дымовых труб

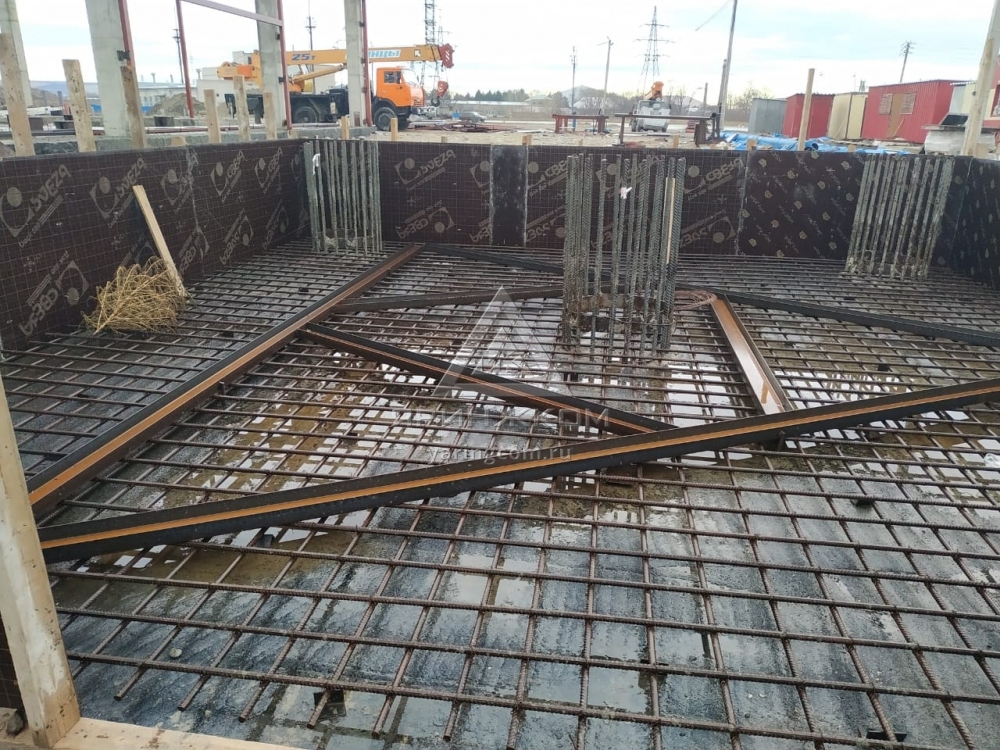

Анкерные корзины представляет собой специализированную металлическую конструкцию, которую монтируют в основании дымохода для надежного крепления его к фундаменту. Такое инженерное решение обеспечивает равномерное распределение вертикальных и горизонтальных нагрузок от веса конструкции, ветрового давления и температурных деформаций.

Конструктивно корзины состоят из системы металлических элементов, включающих анкерные болты, распределительные балки, опорные плиты и соединительные детали.

Основные функции анкерной корзины

Анкерная корзина промышленного дымохода выполняет следующие функции:

равномерное распределение нагрузок — главное назначение данной конструкции. Высотные трубы создают значительные вертикальные нагрузки от собственного веса, которые могут достигать сотен тонн. Без правильного распределения они могут привести к неравномерной осадке фундамента и появлению трещин в основании.
Дымовые трубы подвергаются значительным ветровым нагрузкам, особенно в верхней части конструкции. Анкерная корзина обеспечивает надежное восприятие горизонтальных усилий и моментов опрокидывания, передавая их через систему анкерных болтов непосредственно в фундамент.
Компенсация температурных деформаций. В процессе эксплуатации дымовые трубы подвергаются значительным температурным воздействиям. Корзина позволяет компенсировать температурные расширения и сжатия металлических элементов, предотвращая возникновение дополнительных напряжений в конструкции.

Конструктивные особенности анкерных корзин дымоходов

Базовые элементы конструкции

Включают в себя несколько основных компонентов:

Анкерные болты представляют собой высокопрочные стержни, заглубляемые в фундамент на расчетную глубину. Количество и диаметр болтов определяется проектными нагрузками и может варьироваться от 12 до 48 штук для промышленных дымовых труб.
Опорное кольцо или опорная плита служит основанием для установки нижней части дымовой трубы. Этот элемент изготавливается из листовой стали толщиной от 20 до 60 мм и обеспечивает равномерную передачу нагрузок на систему анкерных болтов.
Распределительные балки или ребра жесткости соединяют анкерные болты с опорным кольцом, создавая единую пространственную систему. Эти элементы обеспечивают необходимую жесткость конструкции и предотвращают локальные деформации.

Материалы и защитные покрытия

Все элементы анкерного фундамента изготавливаются из конструкционной стали марок С235, С255 или С275 в соответствии с требованиями нормативной документации. Для защиты от коррозии применяются различные типы покрытий: горячее цинкование, эпоксидные покрытия или специальные антикоррозионные краски.

Анкерные болты часто изготавливаются из легированных сталей повышенной прочности, что позволяет уменьшить их количество и габариты при сохранении необходимой несущей способности.

Виды анкерных корзин

Тип анкерных корзин определяется способом крепления к фундаменту, конструктивным исполнением и особенностями монтажа.

По типу крепления к фундаменту

Болтовые являются наиболее распространенными для промышленных дымовых труб. Здесь используется система анкерных болтов, заглубляемых в бетонный фундамент. Преимущества данного типа конструкции — относительная простота установки и возможность демонтажа при необходимости.
Сварные применяются в случаях, когда требуется особенно высокая надежность соединения. В данном типе корзин металлические элементы привариваются к закладным деталям фундамента. Такое решение обеспечивает максимальную жесткость соединения, но исключает возможность демонтажа.
Комбинированные системысочетают элементы болтового и сварного крепления, что позволяет оптимизировать конструкцию под конкретные условия эксплуатации.

По конструктивному исполнению

По конструктивному исполнению анкерные корзины делятся на:

Кольцевые. Представляют собой замкнутое кольцо с равномерно распределенными болтами. Такая конструкция оптимальна для круглых дымовых труб и обеспечивает симметричное распределение нагрузок.
Многоугольные. Применяются для труб нестандартного сечения или в случаях, когда требуется особое расположение анкерных точек. Количество углов может варьироваться от 6 до 16 в зависимости от проектных требований.
Радиальные. Характеризуются расположением анкерных элементов по радиальным направлениям от центра конструкции. Такое решение эффективно для особо тяжелых дымовых труб большого диаметра.

По способу монтажа

Различают сборные, блочные и модульные конструкции.

Сборные поставляются отдельными элементами, которые собираются непосредственно на строительной площадке. Это решение удобно для транспортировки и позволяет адаптировать конструкцию к реальным условиям фундамента.
Блочные представляют собой укрупненные узлы, которые изготавливаются в заводских условиях. Такой подход обеспечивает высокое качество сборки, но требует использования грузоподъемной техники большой мощности.
Модульные позволяют адаптировать стандартные элементы под различные размеры дымовых труб, что снижает стоимость изготовления и сокращает сроки поставки.

Выбор оптимального типа анкерной корзины должен осуществляться на основе комплексного анализа проектных условий, включая характеристики дымовой трубы, условия эксплуатации, климатические факторы и экономические соображения. Только такой подход обеспечит создание надежной и экономически эффективной конструкции.
